Артефакты представляют собой дополнительные элементы, которые используются для размещения дополнительной информации о бизнес-процессе. Вот несколько основных видов артефактов:
- Группы (Groups)
Группы используются для группировки связанных элементов процесса вместе, чтобы улучшить читаемость модели процесса. Например, группы могут использоваться для выделения блоков задач, связанных с определенной функциональной областью или этапом процесса.

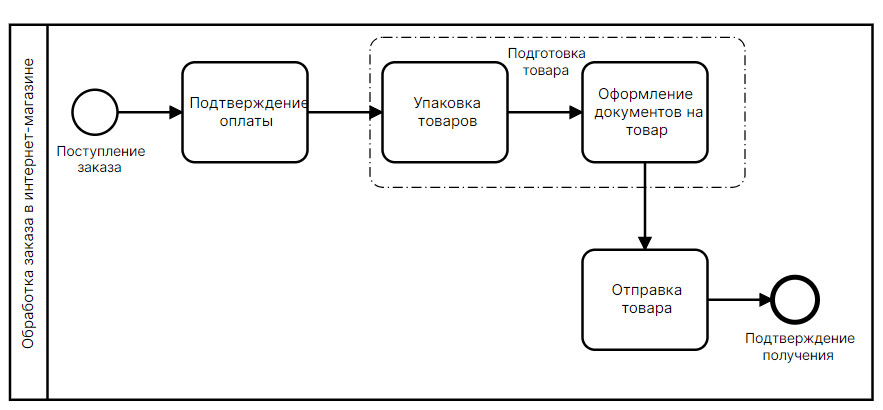

Группа позволяет объединять различные действия, но не влияет на поток операций в диаграмме. Например, в процессе обработки заказа в интернет-магазине может быть создана группа "Подготовка к отправке", в которой объединены задачи по упаковке товаров, подготовке документов для доставки и т.д. Группы помогают структурировать процесс и упрощают его визуализацию.
- Аннотации (Annotations)
Аннотации представляют собой текстовые комментарии или пояснения, которые могут быть добавлены к элементам бизнес-процесса для уточнения их назначения или функции.

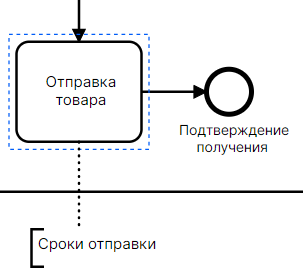

Например, в процессе обработки заказа аннотация может быть добавлена к объекту данных "Отправка товара", чтобы указать сроки выполнения задачи или особые требования клиента. Аннотации помогают уточнять и дополнять информацию о процессе, делая его более понятным для участников.
Несмотря на то, что аннотации присоединяются к элементам диаграммы - они так же, как и группы, не оказывают влияния на ход процесса.
- Объекты данных (Data Objects): Объекты данных используются для представления информации, которая передается между различными задачами или участниками процесса. Они помогают уточнить, какие данные используются в рамках процесса и как они передаются между различными элементами.
Эти артефакты помогают улучшить понимание и документирование бизнес-процессов в рамках BPMN, обогащая модель процесса дополнительной информацией и комментариями.
